方法その２（メルコサポートページ参照。というかコピペ。口外禁止。）
|
6.
|
設定内容を登録します。
|
|
|

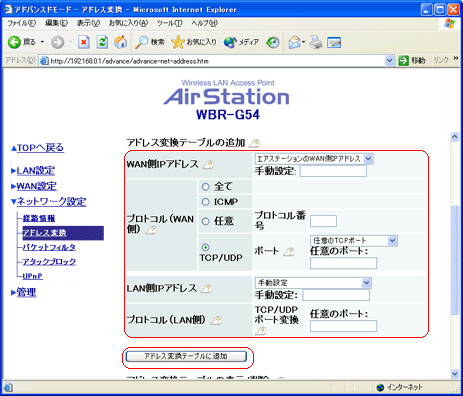

手順7の画面で［アドレス変換テーブルに追加］ボタンをクリックします。
「OK」と表示されたら、アドレス変換の設定は終了です。
|
メーカー別インデックス
Accton
Allied
Telesis(アライドテレシス社)
CENTURY
SYSTEMS
ELECOM(エレコム)
ICOM
Linksys
MICRO RESEARCH
NEC(Aterm)
NTT-ME
PERSOL(パーソル)
Planex(プラネックス)
Route
Technology(ルートテクノロジー)
YahooBB
YAMAHA(ヤマハ)
アイオーデータ
オムロン(OMRON)
クリエイティブメディア
コレガ(Corega)
BUFFALO(メルコ)
京セラ
住友電工ネットワークス
(MegaBit Gear)
富士通
住友電工ネットワークス MegaBit Gear TE4111C/TE4121C
はじめに
①http://192.168.1.1をひらく。
②ユーザー名 user パスワード user
を入力
③「外部装置から開始されるTCPセッションを遮断」のチェックを外す
とやることが必要です。
メニューフレームからNATアドレス変換をひらく。
その中のやつに以下のことを記入
・優先度：０以外。No.と同じが手っ取り早い
・接続先の名称：接続に使ってる接続先（適当に。接続先１などと入れればたぶんOK）
・LAN側IPアドレス：「192.168.0.250」など。たぶん。責任は取らない。(自動割当に入ってないことを願う)
・ADSL側IPアドレス：「自分のADSL側IPアドレス」（無記入でもよろし。）
・プロトコル：「UDP」
・ポート番号：AAで使用するポート番号の9001
以上でいけます(責任は取らない。なんせこの機種はやったことないから）
住友電工ネットワークス Megabit Gear TE/4
「オプション設定」の「ＮＡＴ」と「ＩＰフィルタリング」の両方を設定する。
ＮＡＴのところは、
LAN側アドレス 192.168.1.250（自動割当に入ってないことを願う。）
WAN側アドレス mywanif
プロトコル UDP
LAN側ポート番号 9001
WAN側ポート番号 9001
優先度 （№といっしょでOK。）
ＩＰフィルタリングのところで、
インタフェース WAN側から受信
送信元アドレス / マスク長 0.0.0.0/0
送信先アドレス / マスク長 0.0.0.0/0
プロトコル UDP-SYN
送信元ポート番号 (最小値-最大値) *
送信先ポート番号 (最小値-最大値) 9001-9001
優先度 （№といっしょで）
アクション 通す
バッファロールータ（奥さん、何がめんどくさいってﾙｰﾀ別に全部設定方法が微妙に違うんですよ･･）
「BLR2-TX4」
「WLAR-L11-L」
「WLS-L11S-L」
「WLS-L11SU-L」
「WLAR-L11G-L」
「WLS-L11GS-L」
「WLS-L11GSU-L」
「BLR-TX4」
方法その１
エアステーション設定画面より「詳細設定」－「アドレス変換」を選択
アドレス変換テーブルの追加項目にて次のように変換テーブルを追加してください
・WAN側IPアドレス
エアステーションのWAN側IPアドレス
・ポート
「任意のUDPポート」を選択し、「任意のポート：」にて「9001」を入力します
・LAN側IPアドレス
AAを使用したいパソコンのプライベートIP(192.168.11.250など)を入力します
「アドレス変換テーブルに追加」をクリックします
以上！

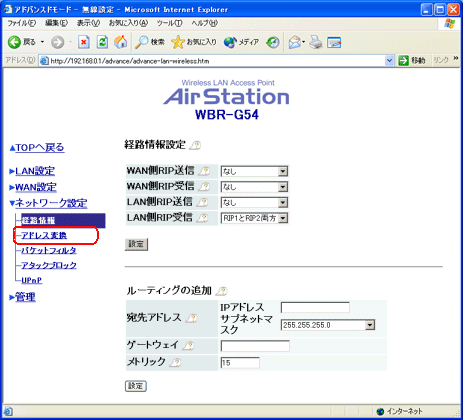

方法その２（メルコサポートページ参照。というかコピペ。口外禁止。）
富士通ルータタイプモデム(FC3521RA1)
ルーターのWeb管理画面でマニュアル通り設定後、
「スタティックIPマスカレード設定」でUDPを設定。
プロコトル UDP
インターネット側 Well-known port
開始ポート 9001
最終ポート 7743
ローカルIPアドレス 192.168.0.X
(↑自分のPCのIPアドレス)
＜同じ機種でも、古いものは↓の方法が適応になるかも＞
ルーターのWeb管理画面でマニュアル通り設定後、
「静的IPマスカレード設定」でUDPを設定。
設定名称AA（(適当に記入)
インターネットポート 9001 Well-known port
ローカルポート 9001 Well-known port
プロトコル種別 UDP
ローカルIPアドレス 192.168.0.250 Select a computer name
(↑自分のPCのIPアドレス)
以上。後はシラン。。。
富士通 FLASHWAVE 2040 M1
ルーターのWeb管理画面でマニュアル通り設定後、
「スタティックIPマスカレード設定」でTCPを設定。
プロコトル UDP
インターネット側 Well-known port
開始ポート 9001
最終ポート 9001
ローカルIPアドレス 192.168.0.250
(↑自分のPCのIPアドレス)
Corega 「BAR SW-4P」「BAR SW-4P PRO」
アドバンスト設定＞バーチャルサーバー で、Portを開きます。
「バーチャル・サーバー」 有効
「グローバルPort」 9001
「ローカルIP」 192.168.1.1
「ローカルPort」 9001
「サービス・タイプ」 UDP
そしてルータの再起動
アドバンスト設定＞システム設定
にて「システムリブート」でルータ再起動
念のためモデムの電源も入れ直しPCも再起動。
この設定だけで繋がらない人は、
まずDHCP設定を有効にし、
アドバンスド設定→DHCP設定→固定IPテーブルの設定
でプライベートIPを固定する設定をしましょう。
もしくは
→http://web.archive.org/web/20030411211034/http://www.corega.co.jp/support/manual/router.htm
「取り扱い説明書 詳細編」バーチャルサーバの項を参照。
開放するポートはudp9001
Corega 「BAR SW-4P HG」（ファームウェアVer 1.0）
「advanced」を開く。
「バーチャルサーバー」を開く。
プロパティ枠内
「有効にする」の右枠内に適当に「AA」等名前をつける。
「接続先」でPCを指定。
「プルトコル」は「UDP」。
「入力ポート番号」＆「出力ポート番号」は9001を指定。
その下、「追加」をクリックすると
最上段、「サーバー」枠内の一番下に先ほどの名前「AA」で登録されてるので、
指定してやり、先ほど設定した「プロパティ」枠内の内容を確認して
「有効にする」にチェックを入れ、「更新」をクリックでポートが開きます。
NTT-ME WebCaster6000MN
NTT-ME BA8000Pro
静的マスカレードを設定します。
静的マスカレードID：「10」（例）
プロトコル：「udp」
リモートIPアドレス：「*」
リモートポート：「*」
外部IPアドレス：「WAN側ポートIPアドレス」
外部ポート：9001
内部IPアドレス：「192.168.1.2」（自分のプライベートIP）
内部ポート：「外部ポート番号と同じ」
Planex BRL-04
PCにIPを固定する必要があります。
ルーターのアドレスが192.168.1.1とのことなので、TCP/IPの設定画面より
例として、
IP：192.168.1.2（例）
サブネットマスク：255.255.255.0
ゲートウェイ：192.168.1.1
DNS：プロバイダから指定されたもの
（自動取得の場合は、ルーターの設定画面を開き、
ルーターが取得してきた数字を入れてください）
「ルーターの設定」
公開したいポートがTCP8個、UDP4個以内の場合は「ローカルサーバー」で、
上記の数字を超える時や、範囲が大きい場合は「バーチャルコンピュータ」
で設定を行います。
ローカルサーバー
上記で設定したコンピューターに対し、UDP9001番のポートを開ける設定は次のようになります。
１．ルーターの設定画面を開き「アドバンスド設定」より「ローカルサーバー」を選択します。
２．「UDPエントリの追加」ボタンを押します。
３．「外部ポート」「内部ポート」に「9001」と入力します。
４．「プライベートIPアドレス」に先に設定したPCのIP 192.168.1.2 を入れます。
５．設定を保存、PCを再起動します。
以上で設定は完了です。複数のポートがある場合は、これを公開できる範囲内で設定します。
バーチャルコンピュータ
ローカルサーバーで設定できる範囲を超えてポートを開放する必要がある場合の設定です。
（設定したIPのPCに対して全てのポートを開放します）
１．ルーターの設定画面を開き「アドバンスド設定」より「バーチャルコンピュータ」を選択します。
２．バーチャルコンピュータを「有効」に切り替えます。
３．直ぐ下にある「IPアドレス」に先に設定したPCのIP 192.168.1.2 を入力します。
４．設定を保存、PCを再起動します。
以上で設定は完了です。
Planex BRL-04EX
[メインメニュー]→[ルータ設定]を選択
[詳細設定メニュー]→[ローカルサーバ設定]を選択
・「ローカルIPアドレス」にメモしたプライベートIPを入力
・「内部ポート欄」にポート番号を入力
・「プロトコル」は「TCP」にチェック
・「外部ポート欄」にポート番号を入力
・「設定」ボタンを押す
Planex BRL-04FA
設定方法その１
PC側でIPアドレスを固定にしてください。
IPアドレス：192.168.1.250
サブネットマスク：255.255.255.0
デフォルトゲートウェイ：192.168.1.1
DNS：192.168.1.1
に設定をしてください。
続いて04FAの設定画面を表示していただき「NAPT設定」をクリックしてください。「静的IPマスカレード」のページが表
示されます。各項目を以下のように設定してください。
登録ID：1～32の間の数字を設定してください
プロトコル：TCP&UDP
外部IPアドレス：WAN側ポートIPアドレス
外部IPアドレス入力：何も入力しないでください
外部ポート： 9001(udp9001かも）
内部IPアドレス：192.168.1.200
内部ポート：9001（udp9001かも）
内部ポート番号：何も設定しないでください
以上入力できましたら「適用」ボタンをクリックしてください。
設定内容が追加されます。再度「適用」ボタンをクリックすると保存して再起動するか聞かれますので「再起動」ボタンをクリックしてルータを再起動してください。＜設定方法その２＞
→http://web.archive.org/web/20030411211034/http://www.planex.co.jp/product/router/html/index.htm
上記ページを参考に、アドバンスト設定からローカルサーバをクリック、
AAで遊ぶPCのプライベートIP(192.168.1.x)を入力して、
UDPは9001を追加(内部、外部とも)。
Planex BRL-04FB
設定画面→アドバンスド設定→ローカルサーバ（上から２番目）
画面下半分の枠で囲まれた部分、
サーバ名にAAと入力（他の名前でも可）、ローカルPCにAAであそぶPCを選び、プロトコルはUDPを選択、内部ポート・外部ポート共に9001と入力。
全て終わったら「追加」。
上半分の「登録済みのサーバ」の欄に「AA（又は他の名前）」が出来ていれば設
定完了。（PCをDHCP固定設定にさせなくても出来ますが、固定させた方が良いです）
又は、バーチャルコンピュータ（上から３番目）をAAで遊ぶPCに許可しても可能です。
Planex BRL-04FM
[アドバンスド設定]→[ローカルサーバ]を選択
・「サーバ名」はAA等適当に入力
・「ローカルPC」にプライベートIPを入力、「UDP」で固定する
・「内部ポート」に9001と入力
・「外部ポート」に9001と入力
・「追加」ボタンを押す
アイオーデータ NP-BBR
オンラインマニュアル
→http://web.archive.org/web/20030411211034/http://www.iodata.jp/lib/product/n/380.htm
もしくは手元にあるマニュアルの第8章より「NAT機能の概要」と、
「wwwサーバとFTPサーバを公開する」を参照。
UDP9001を開放。
アイオーデータ NP-BBRsx
高度な設定→バーチャルサーバ を開き
転送先の設定 使用PCのIPアドレス(192.168.0.2など)
ポートの設定 プロトコルの種類 UDP
ポート番号の指定 1つの番号を指定
数値 9001
をサーバリストへ追加。
アイオーデータ NP-BBRE
設定メニューのバーチャルサーバにて
まず、有効にチェック、サービスポートに9001を入力。
サーバーＩＰアドレスは、プライベートIP(192.168.0.2など)を入力。
設定の保存にて、本機（ルータ）の再起動です。
京セラ KY-BR-WL100
「拡張設定」－「仮想サーバ」
プライベートIP：192.168.xxx.xxx(ipconfig or winipcfgで調べる）
ボート番号：9001
タイプ：TCP&UDPまたはUDPのみ
公開ポート：9001
「ファイアウォール」「DMZ」「クライアントフィルタリング」は無効
クリエイティブメディア BroadBand Blaster BritePort Router 8100C
→http://web.archive.org/web/20030411211034/http://japan.creative.com/products/dsl/userguide/security/portforwarding.html
を参照しUDP9001を開放。
もしくは、設定→詳細>>→WANフィルタリング
先頭ポート:9001
後尾ポート:9001
プロトコル:UDP
IPアドレス:192.168.*.* ←自分のプライベートIP
NEC Aterm WARPSTAR⊿ WBR75H
らくらくアシスタント→インターネット接続の設定→
登録済みインターネット接続先の詳細設定→登録先を選択→
接続先の編集→オプションを選択→
相乗り接続禁止をチェック→APプロファイルを選択→
作ったudp9001の項目を選択→別名で登録
＜全ポートを単一のPCで使う場合＞(初心者向け)
接続をシングルユーザーアクセスモードにします。
この場合、AA接続中は他PCからの同時接続はできませんが
正常動作します。
NEC Aterm WARPSTAR⊿ WL50T
＜ポートを開ける場合＞
ベースマネージャーで、
LAN側設定orWAN側設定→高度な設定→NATエントリ設定→
エントリ編集で、ポート(9001)・UDP・ローカルIP(192.168.1.2など)を設定→
エントリ適用で接続先にチェック
で、複数台接続可能のままポート空けられます
＜全ポートを単一のPCで使う場合＞(初心者向け)
接続をシングルユーザーアクセスモードにします。
この場合、AAで遊んでいる時は他PCからの同時接続はできませんが
正常動作します。
NEC Aterm BR1500H /DR202C /DR302CV /WA7500H /WB7000H
DHCPサーバ機能 DHCPサーバを有効にする
ポートマッピング設定
エントリ番号 変換対象ポート 変換対象プロトコル 宛先アドレス 宛先ポート
02 9001 UDP 198.168.0.101 9001
パケットフィルタ設定
LAN側 WAN側 種別 送信元 宛先 プロトコル 送信元ポート 宛先ポート 方向
19 19 通過 9001 192.168.0.250/255.255.255.0 TCP * 9001 両方向
もしくは
[ポートマッピング設定] から
エントリ番号→9001
変換対象プロトコル→UDP
宛先アドレス→プライベートIP(192.168.0.2など)
［最新状態に更新］ボタンをクリックし、登録した内容を表示します。
自動接続で使用するエントリ番号をチェックします。
［適用］ボタンをクリックします。
NEC Aterm DR201C /DR202C /DR30F /DR35FH
NEC Aterm BR1500Hとほぼ同じなのですが、
左フレームの詳細設定→ポートマッピング設定と進み、
右フレーム下部のNATエントリ編集で
エントリ番号 ： 01（任意）
変換対象ポート ： 9001
変換対象プロトコル ： UDP
宛先アドレス ： 192.168.0.2（AAで遊ぶPCのプライベートIP)
と入力して編集をクリック。
その後右上部フレームの最新状態に更新をクリックして、
登録したエントリ番号のチェックボックスにチェックを入れて適用をクリック。
最後に左フレームの登録をクリックして機器の再起動を行えば設定完了。
NEC ATUR32
ポートマッピング機能 使用する
poa0 UDP 9001 ～ 9001 192.168.0.x 指定しない 有効
IP マスカレード機能 使用する
適用インターフェース poa0
PERSOL(パーソル) PBR005
管理者用メインメニュー[特殊AP]から、
あいている"ID"に、
"トリガー"と"インカミングポート"に9001と入れて、"有効"にチェック後
ルーターを[再起動]。
PERSOL(パーソル) PBR007
管理者用メインメニュー[特殊AP]から、
あいている"ID"に、
"トリガー"と"インカミングポート"に9001と入れて、"有効"にチェック後
ルーターを[再起動]。
これで繋がらない場合は、
「サービスポート番号」に9001と入れ、
「サーバーIPアドレス」に「コントロールパネル→ネットワーク接続→ローカルエリア接続→サポートタグ」で出てくるIPアドレス(192.168.0.x)を入れると繋がるかも。
オムロン(OMRON) MR104FH
ルーターの設定画面から
[NAT]→[仮想サーバ]と開き
ローカルIPアドレスに使用するPCのアドレス(192.168.0.x)
ローカルポート番号に9001
UDPにチェック
グローバルポート番号にも9001
を入れて[OK]をクリック
※ファームウェアVer.2.00Aは不具合のため繋がりません。不具合多発のため公開停止になっているようです。旧バージョンのVer.1.01Aを使用しましょう。
ELECOM(エレコム) LD-BBR4
詳細設定→バーチャルサーバ→追加
で、
プロトコル→UDP
LAN側のサーバ→プライベートIP(192.168.0.2など)
を入力。
ELECOM(エレコム) LD-BBR4M
ブラウザにhttp://192.168.1.254/を入力し設定画面を呼び出す
（上記アドレスは工場出荷時アドレス）
【基本設定】→【拡張設定】→【バーチャルサーバ】
・「プライベートIP」にプライベートIPを入力
・「ポート番号」に9001と入力
・「タイプ」は「UDP」を選択
・「公開ポート」に9001と入力
・「ENTER」ボタンで保存する
【ツール】→【ルータの再起動】でルータを再起動する
ELECOM(エレコム) LD-BBR4M2
説明書P.39-40に書いてあるポートフォワーディングを利用してポートを開けます。
・[サービスポート番号]にAAで使う9001を入力
・[サーバIPアドレス]にAAで遊ぶPCのプライベートIP(192.168.0.2など)を入力。
・[有効]にチェック。
ELECOM(エレコム) LD-WL11/RT
設定ページ(http://192.168.1.1/)を開く。
次にアドレス変換を開いて、
・アドレス変換－する
・マスカレードIPアドレス－空白
・ローカルIP－AAで遊ぶPCのプライベートIP(192.168.1.2など)
・プロトコル－9001
・開始ポート、終了ポート－ともに9001
を入力して、追加ボタンをクリック。もしくは説明書のP.101で、ポートを80から7743に読みかえて設定する。
ELECOM(エレコム) Laneed
ポートフォワーディングを開いて、
サービスポート番号に9001、サーバーIPアドレスにはプライベートIP(192.168.0.2など)を入力。
サービスの有効をチェック。
保存して再起動で完了。
YAMAHA(ヤマハ) Netvolante RTW65b
1.セットアップ画面のトップにいく！
・アドレスバーに、「http://web.archive.org/web/20030411211034/http://192.168.0.1/」or「http://web.archive.org/web/20030411211034/http://setup.netvolante.jp/」を入力する。
・パスワードは、初期設定時のパスワードにてログイン。
2.プロバイダに接続中はNATの設定が変更できない為、回線切断を行う！
「トップ」⇒「接続設定」⇒「プロバイダ接続管理」の順に移動。
手動操作の「切断」ボタンをクリックして、回線切断を行う。
3.登録の修正画面に移行する！
「プロバイダ接続管理」⇒「登録の修正」の順に修正画面に移動。
「基本設定」・「自動切断」・「NAT」・「ファイアウォール機能」
の４つのリンクがあるので、「NAT」を選択する。
4.静的IPマスカレードの設定する！
・チェックボックス：チェック
・プロトコル：UDP
・ポート：9001
・使用ホストIPアドレス：192.168.0.2(ここは各人のマシンのIPで・・・)
上記の４項目をセットして、「登録」ボタンを選択すると設定完了です。
Route Technology(ルートテクノロジー)製 Luno CAS2040
ファームウエアVer.5.0の場合、
バーチャルサーバーの項目にて
開始ポート 「9001」 最終ポート「9001]
プロトコル「udp」
ローカルサーバIPアドレス 「自分のプライベートIP」また、こちらにも載っています。
http://web.archive.org/web/20030411211034/http://luno.routetech.co.jp/product/server.html
ICOM SR-21BB
初めに設定画面の「ＷＡＮ側設定」で回線を切断しておく。
設定画面で「アドレス変換設定」内の
「静的マスカレードテーブル設定」欄で
登録の追加。
以下それぞれの項目に入力。
「ローカルIP」＞「プライベートIP」を入力。
「プロコトル」＞「UDP」を選ぶ。
「ポート」＞「指定」を選ぶ。
「開始ポート」＞「9001」を入力。
「終了ポート」＞「9001」を入力。
5項目選択した後、「追加」をクリック。
最後に「設定保存」内の「本体に登録」をクリック。
再起動すれば設定完了。
Linksys BEFSR81 (ファームVer.2.38.2) →製品URL
[advanced]-[forwarding]
転送ポート番号 9001 to 9001
TCP/UDPにチェック(TCPはどっちでもいい)
IPアドレス （ご自分のローカルIP）
有効のチェックボックスにチェック
Allied Telesis(アライドテレシス社) CentreCOM AR220E
ブラウザ設定で、詳細設定→バーチャルサーバー設定を有効にして
グローバルポート、ローカルポート共に9001(例)
サービスタイプはUDP、ローカルIPは192.168.1.x となります。
Accton SMC7004BR
CENTURY SYSTEMS FutureNet CR-110/CR-110HUB
YahooBB 無線LANパック
いまのところ情報なし。
YahooBB その他のモデム
おそらくポートの設定は必要ありません。
MICRO RESEARCH NetGenesis SuperOPT90
ブラウザにhttp://192.168.0.1/を入力し設定画面を呼び出す
（上記アドレスは工場出荷時アドレス）
【WANポートの設定】の【IPマスカレードテーブル設定】を選択
設定画面が出てくるので【編集】を選択
IPマスカレードテーブル リスト追加・編集が出てくるので
・「プロトコル」は「udp」を選択
・「変換IPアドレス」にプライベートIPを入力
・「先頭ポート番号」に9001と入力
・「終了ポート番号」に9001と入力
・「追加」ボタンを押し「設定」ボタンで決定する
登録リストに数値が入力されていたら設定が完了
設定の更新を選択しルータを再起動を選択する
＜オマケ＞
自分のプライベートIPを調べるには、
・Win95,98,MEではスタート→ファイル名を指定して実行→winipcfg→OK
・Win2000,XPではコマンドプロンプトからipconfig→Enter
